Hồ sơ nghiệm thu ép cọc tròn D400 cho công trình cải tạo tại Cái Răng cần có gì?

Hồ sơ nghiệm thu ép cọc tròn D400 cho công trình cải tạo tại Cái Răng cần chứng minh được ba nội dung: cọc đúng yêu cầu thiết kế, quá trình thi công được kiểm soát và kết quả thực tế đủ căn cứ chấp nhận. Một biên bản ghi “đã ép xong” không thay thế được hồ sơ chất lượng và dữ liệu từng cọc.

Với công trình cải tạo, còn cần làm rõ hiện trạng móng cũ, phương án gia cố và cách kết nối phần mới với kết cấu đang sử dụng. Nghiệm thu ép cọc là một bước trong quá trình này, không đồng nghĩa toàn bộ việc gia cố móng đã hoàn thành.

Về địa danh, phường Cái Răng hiện thuộc thành phố Cần Thơ, được hình thành từ các phường Lê Bình, Thường Thạnh, Ba Láng và Hưng Thạnh. Khi lập hồ sơ, cần dùng đúng địa chỉ hiện hành; không mặc định mọi công trình thuộc quận Cái Răng trước đây đều nằm trong phường Cái Răng hiện nay.

Những nhóm hồ sơ cần chuẩn bị để nghiệm thu

Bộ hồ sơ cần được xác định theo thiết kế, yêu cầu kỹ thuật, phạm vi hợp đồng và quy định áp dụng cho công trình. Không có một bộ mẫu duy nhất phù hợp với mọi công trình cải tạo.

Về kỹ thuật, hồ sơ nghiệm thu cọc cần đối chiếu thiết kế được duyệt, định vị, tài liệu chất lượng cọc, nhật ký, biên bản từng cọc, hoàn công và kết quả thí nghiệm theo yêu cầu. Đây là các nhóm được thể hiện trong TCVN 9394:2012 về đóng và ép cọc, thi công và nghiệm thu.

Chủ đầu tư có thể dùng bảng sau để thống nhất danh mục bàn giao trước khi thi công:

Không nên đợi đến lúc thanh toán mới hỏi nhà thầu có thể cung cấp những giấy tờ nào. Danh mục hồ sơ, người lập và thời điểm kiểm tra cần được thống nhất ngay từ đầu.

Cọc tròn D400 là gì và có phù hợp với công trình cải tạo không?

D400 là đường kính danh nghĩa 400 mm của cọc tròn. Ký hiệu này không đủ để xác định cấu tạo, cấp tải hoặc sức chịu tải.

“Ly tâm” mô tả công nghệ tạo hình bê tông; “dự ứng lực” mô tả việc tạo ứng suất trước trong cấu kiện. Hai khái niệm có thể cùng xuất hiện ở một sản phẩm nhưng không đồng nghĩa. VSQI có tiêu chuẩn riêng về cọc bê tông ly tâm ứng lực trước; việc áp dụng phải phù hợp với loại cọc thực tế.

Cọc D400 chỉ nên được lựa chọn khi thiết kế chứng minh sự phù hợp với tải trọng, địa chất và điều kiện thi công. Không chọn chỉ dựa trên số tầng hoặc vì công trình gần đó đã sử dụng.

Trong cải tạo, còn phải kiểm tra chiều cao thao tác, khả năng đưa cọc và máy vào, vị trí móng cũ và hệ phản lực. Không tự dùng kết cấu hiện hữu làm phản lực ép khi chưa có phương án được đánh giá và chấp thuận.

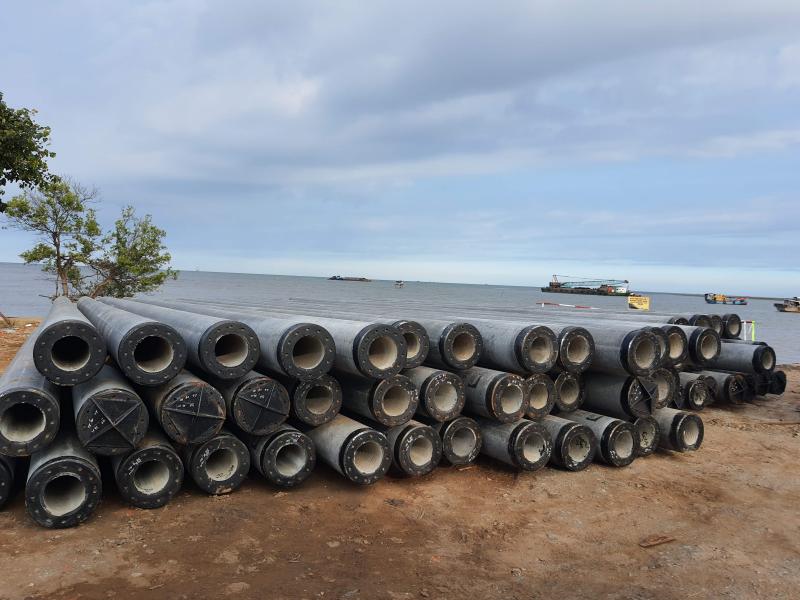

 Đầu cọc tròn D400 và ký hiệu trên thân cọc

Công trình cải tạo cần bổ sung hồ sơ gì?

Hiện trạng kết cấu, móng cũ và công trình lân cận

Hồ sơ hiện trạng giúp xác định điều kiện ban đầu và cơ sở lựa chọn giải pháp cải tạo. Tùy công trình, cần thu thập bản vẽ cũ, tài liệu sửa chữa trước đây và kết quả khảo sát hoặc kiểm định phù hợp.

Những vết nứt, dấu hiệu lún, nghiêng và hư hỏng cần được ghi nhận theo vị trí. Khi không có hồ sơ móng cũ, phải nêu rõ phần chưa xác định và phương án kiểm tra, không tự xem móng hiện hữu còn đủ khả năng chịu lực.

Công trình liền kề, đường ống và cáp ngầm cũng cần được xem xét. Nếu có yêu cầu quan trắc, hồ sơ phải lưu được dữ liệu trước, trong và sau các hoạt động liên quan.

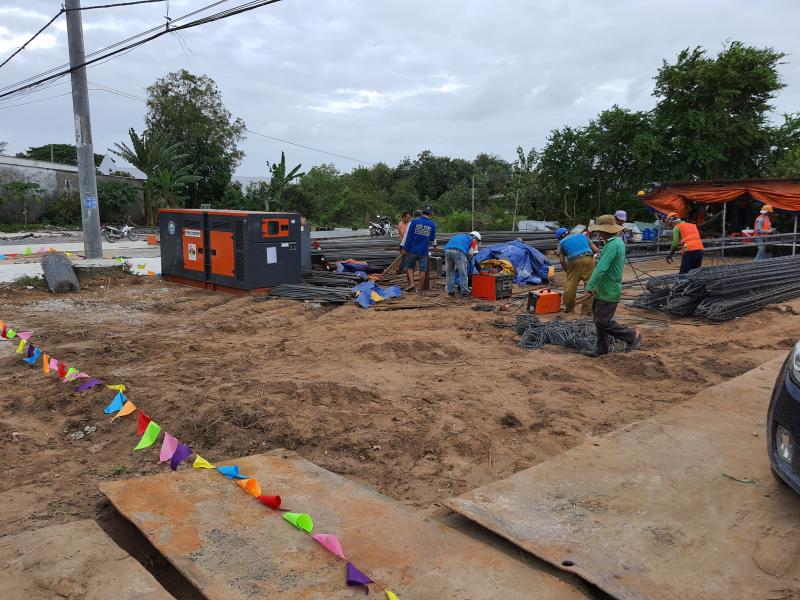

Khảo sát mặt bằng và vị trí móng hiện hữu trước cải tạo

Thiết kế cải tạo và trình tự chuyển tải

Thiết kế cần giải thích vai trò của cọc mới trong hệ móng: phục vụ phần xây thêm, tăng khả năng chịu lực hay tham gia gia cố kết cấu hiện hữu.

Nếu phương án có chuyển tải từ kết cấu cũ sang hệ móng mới, cần xác định trình tự, điều kiện thực hiện và các điểm kiểm tra. Chống đỡ tạm, đào mở móng, liên kết đài mới và xử lý đầu cọc phải được xem xét trong tổng thể.

Vì vậy, bộ hồ sơ ép cọc cần liên hệ rõ với hồ sơ cải tạo. Bàn giao cọc đã ép không thay thế nghiệm thu đài móng, liên kết hoặc các bước chuyển tải tiếp theo.

Để trao đổi nhu cầu khảo sát, hãy gửi T&T ENGINEERING vị trí công trình, công năng và quy mô cải tạo, hồ sơ kết cấu cũ, thiết kế hoặc địa chất nếu có, cùng ảnh đường vào. Hotline: 0986.852.688 – 0987.769.568.

Nội dung cần kiểm tra trong hồ sơ ép cọc D400

Vật liệu cọc và khả năng truy xuất

Hồ sơ vật liệu cần làm rõ nhà sản xuất, loại cọc, quy cách, chiều dài đoạn và tài liệu chất lượng tương ứng. Mã lô hoặc ký hiệu phải giúp đối chiếu sản phẩm giao đến với tài liệu bàn giao.

Không nên chỉ nhận một tờ giấy ghi chung “cọc D400 đạt chất lượng”. Các thông tin phải phù hợp với yêu cầu thiết kế và lô cọc thực tế.

Cũng không mặc định mọi sản phẩm đều phải có cùng bộ giấy CO/CQ. Chứng từ xuất xứ, chứng nhận và kết quả thử nghiệm cần được xác định theo nguồn hàng, yêu cầu áp dụng và hợp đồng.

Thiết bị, định vị và nhật ký ép

Nhật ký cần cho phép truy lại diễn biến thi công của từng cọc. Chủ đầu tư nên yêu cầu mã cọc thống nhất giữa bản vẽ thiết kế, nhật ký, biên bản và hoàn công.

Nội dung cần theo dõi gồm thời gian, các đoạn cọc sử dụng, chiều sâu hoặc cao độ, diễn biến lực ép, tình trạng kết thúc và bất thường. Thiết bị đo phải có căn cứ để xác định lực ép từ số đọc, tránh nhầm áp suất thủy lực với lực tác dụng lên cọc.

Mốc cao độ phải được giải thích rõ, nhất là khi sàn cũ và sàn dự kiến khác nhau. Các con số đúng nhưng dùng khác mốc vẫn có thể khiến hồ sơ sai khi đối chiếu.

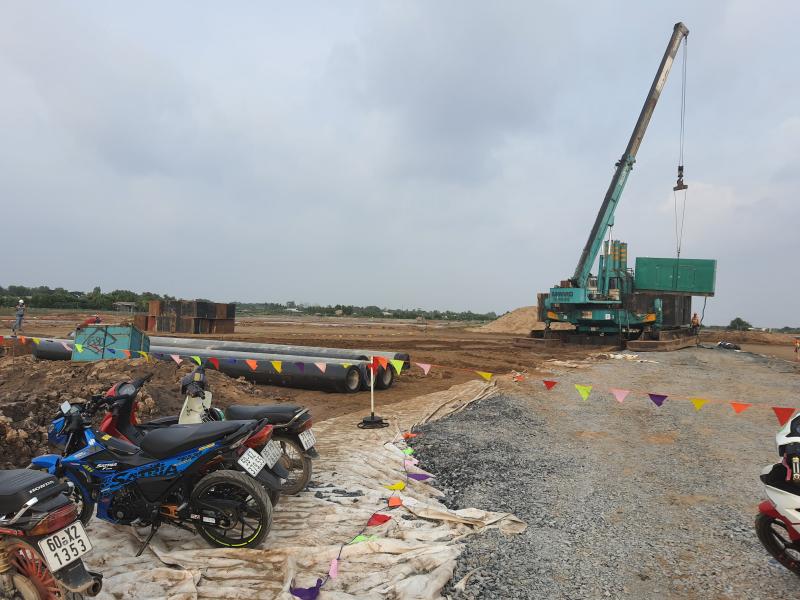

Thiết bị ép cọc và bộ phận đo tại mặt bằng cải tạo

Hoàn công, thí nghiệm và xử lý phát sinh

Bản vẽ hoàn công phải thể hiện kết quả thực tế, không chỉ sao lại bản vẽ thiết kế. Những thay đổi về vị trí, chiều dài hoặc cấu tạo liên quan cần có căn cứ và được xử lý theo thẩm quyền.

Kết quả thí nghiệm phải gắn với đúng cọc, phương pháp và mục đích kiểm tra. Không xem thử tính toàn vẹn là phương pháp thay thế trực tiếp cho kiểm tra sức chịu tải.

Nếu gặp vật cản, cọc hư hỏng hoặc phải bổ sung cọc, hồ sơ cần thể hiện diễn biến, phương án xử lý, chấp thuận và kết quả kiểm tra lại. Không để phát sinh chỉ tồn tại trong trao đổi miệng.

Quy trình lập hồ sơ và nghiệm thu tại hiện trường

Hồ sơ phải được hình thành cùng quá trình thi công, thay vì dựng lại sau khi hoàn thành. Trước khi ép, cần thống nhất mã cọc, biểu mẫu, danh mục kiểm tra và người chịu trách nhiệm.

Khi thi công, dữ liệu được ghi theo thực tế. Tiêu chí dừng ép phải theo thiết kế và yêu cầu kỹ thuật áp dụng; khi không đạt điều kiện kết thúc, cần báo thiết kế để xử lý.

Sau đó, đối chiếu dữ liệu từng cọc với yêu cầu chấp nhận, xử lý các nội dung chưa phù hợp và lập hồ sơ hoàn công. Trước khi che khuất phần cần kiểm tra, phải hoàn thành việc kiểm tra, nghiệm thu tương ứng theo kế hoạch áp dụng.

Cuối cùng, rà soát tính thống nhất của mã cọc, cao độ, khối lượng và tài liệu đính kèm. Hồ sơ chất lượng cần phân biệt với bảng xác nhận khối lượng thanh toán: hai bộ có liên quan nhưng phục vụ mục đích khác nhau.

Chi phí hồ sơ, thí nghiệm và điều kiện báo giá

Chi phí phụ thuộc phạm vi khảo sát, thiết kế, vật liệu, thi công và kiểm tra. Với công trình cải tạo, điều kiện tiếp cận, chống đỡ hoặc kiểm tra hiện trạng có thể ảnh hưởng phạm vi công việc.

Báo giá cần làm rõ hồ sơ bàn giao đã bao gồm những gì. Khảo sát địa chất, kiểm định kết cấu cũ, thí nghiệm cọc và quan trắc phải xác định do bên nào thực hiện, đã tính trong giá hay tính riêng.

Để yêu cầu báo giá, hãy gửi vị trí tại Cái Răng, thông tin nhà hiện hữu và phần dự kiến cải tạo, hồ sơ thiết kế hoặc địa chất nếu có, điều kiện đường vào và danh mục hồ sơ mong muốn. T&T ENGINEERING tiếp nhận trao đổi qua 0986.852.688 – 0987.769.568.

Cách lựa chọn đơn vị thi công

Nên lựa chọn đơn vị giải thích được cách thi công và cách chứng minh chất lượng. Cần hỏi rõ nguồn cọc, người phụ trách kỹ thuật, cách ghi dữ liệu và hồ sơ bàn giao.

Các báo giá phải được so sánh trên cùng loại cọc và phạm vi công việc. Nếu một bên bao gồm thí nghiệm hoặc quan trắc còn bên khác không có, tổng giá chưa thể so sánh trực tiếp.

Với công trình cải tạo, cần đặc biệt làm rõ trách nhiệm phối hợp với thiết kế và giám sát khi điều kiện thực tế khác hồ sơ.

Câu hỏi thường gặp

Có bắt buộc nén tĩnh, PIT và PDA cho mọi công trình không?

Không nên mặc định tất cả phương pháp đều áp dụng cho mọi công trình. Phương pháp, số lượng và tiêu chí đánh giá phải được xác định theo thiết kế, yêu cầu kỹ thuật và quy định áp dụng.

Ai ký biên bản nghiệm thu?

Thành phần và người ký phải phù hợp loại nghiệm thu, vai trò thực tế và quy định áp dụng. Cần kiểm tra thẩm quyền hoặc phân công, không chỉ điền tên theo mẫu cũ.

Thiếu nhật ký hoặc chỉ có ảnh thì có đủ không?

Ảnh hỗ trợ chứng minh hiện trường nhưng không thay thế dữ liệu và tài liệu cần thiết. Khi thiếu hồ sơ, phải xác định nội dung có thể kiểm chứng, biện pháp bổ sung và người chấp thuận; không tự tạo số liệu hoặc ký lùi ngày.
